0x00 快速入门

WebP 介绍

什么是 WebP?
WebP是由Google推出的一种全新图片文件格式,也是Telegram Stickers 主力使用的文件格式,可为 Web 上的图像提供卓越的无损和有损压缩, 它是在保证原有的图像质量前提下尽可能减少图形体积的一种格式, 使用WebP网站管理员和 Web 开发人员可以创建更小、更丰富的图像,从而使 Web 加载性能的提升更快。

  • WebP的有损压缩算法是基于VP8视频格式的帧内编码,并以RIFF作为容器格式。 因此,它是一个具有八位色彩深度和以1:2的比例进行色度子采样的亮度-色度模型(YCbCr 4:2:0)的基于块的转换方案。不含内容的情况下,RIFF容器要求只需20字节的开销,依然能保存额外的元数据(metadata)。
  • WebP图像的边长限制为16383像素。

在 WebP 的官网中,我们可以发现 Google 是这样宣传 WebP 的:WebP lossless images are 26% smaller in size compared to PNGs. WebP lossy images are 25-34% smaller than comparable JPEG images at equivalent SSIM quality index.(与 PNG 相比,WebP 无损图像的大小要小 26%。在同等 SSIM 质量指数下,WebP 有损图像比可比较的 JPEG 图像小 25-34%)

通过是否对图片进行压缩,我们可以分为:

  • 无压缩。不对图片数据进行压缩处理,能准确地呈现原图片。 BMP 格式就是其中之一。
  • 无损压缩。压缩算法对图片的所有的数据进行编码压缩,能在保证图片的质量的同时降低图片的尺寸。 png 是其中的代表。
  • 有损压缩。压缩算法不会对图片所有的数据进行编码压缩,而是在压缩的时候,去除了人眼无法识别的图片细节。因此有损压缩可以在同等图片质量的情况下大幅降低图片的尺寸。 其中的代表是 jpg。

简单来说,WebP 图片格式的存在,让我们在 WebP 上展示的图片体积可以有较大幅度的缩小,也就带来了加载性能的提升。


如何创建(转换)一个webp格式图片?

要生成一个 WebP 图片非常简单,只需要下载 Google 提供的 cwebp 工具,并且使用 cwebp -q 70 picture_with_alpha.png -o picture_with_alpha.webp 命令就可以转换了, 并且转换出来的 webp 图片比原图会小不少,但是这个是单张图片,我们的目的是让站点的图片可以无痛地以 WebP 格式输出,如果我们的博客上有 100+ 张图片转换该如何操作呢?如果是更多呢?


需求背景
那么开发人员如何优雅的在不替换图片地址的情况下,将图片转为 webp 格式然后输出呢?

答: 此时可以使用 webp-sh 组织最新开源的 webp_server_go 项目,其原理是当我们请求一张图片的时候使用 web 代理工具转发到 webp_server_go 应用进行处理,处理完成之后返回 webp 格式的图片,并且会保留处理后的图片以供后面的 Nginx Web访问。


Webp-Server 介绍

Webp-Server
描述: WebP-Server工具,可将您的 JPG/PNG (有损压缩与无损压缩以及常用图片格式) 即时压缩为 WebP 格式,非常高效可以大幅度的减少图片体积,减少出口带宽,提高用户体验。目前支持的图片格式:JPEG、PNG、BMP、GIF(暂时为静态图片。

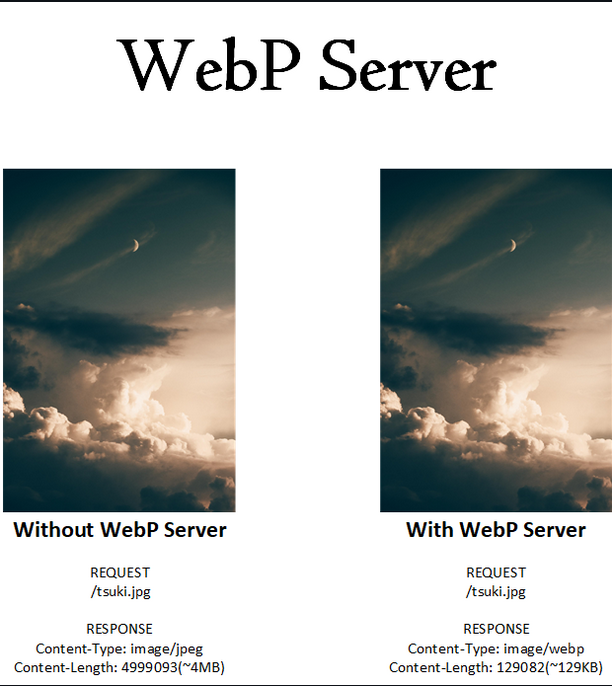

例如,使用Webp-Server并争取配置号Nginx代理后,当你访问 https://weiyigeek.top/1.jpg 时,它将作为 image/webp ,而不会更改 URL, 但对于 Safari 用户,将使用原始图像。

WeiyiGeek.VS WebP-Server

WeiyiGeek.VS WebP-Server


支持多开发语言
描述: 其实 webp server 有多种语言都实现了,并且这些仓库还都放在了 webp-sh 该 Organizations 下, 但是对于当下Go语言在编程开发语言中流行程度,官方也非常建议使用go开发的webp-server版本,并且其支持多个webp-server Feature。

Tips: WebP Server is under the GPLv3.

webp_server_go - 主要更新仓库 当前版本 (WebP Server Go 0.4.5)
webp_server_node - 最后更新 2020 年 7 月 6 日
webp_server_java - 最后更新 2020 年 3 月 6 日
webp_server_python - 最后更新时间 2020 年 3 月 2 日

温馨提示: 不同版本之间的比较参考地址https://docs.webp.sh/comparisons.


Webp-server 的当前问题?

  • Safari doesn’t support it. 不支持 Safari。
  • Tons of Nginx and JavaScript works. 工作需要依赖于Nginx与JavaScript。
  • It need a tool to transfer. 它需要一个工具来传输。
  • mod_pagespeed is not easy to use. mod_pagespeed 不好用。


学习参考
官网地址: https://webp.sh
文档说明: https://docs.webp.sh/
项目地址: https://github.com/webp-sh/webp_server_go
下载地址: https://github.com/webp-sh/webp_server_go/releases/
WebP Cloud Services:https://webp.se/we


0x01 安装实践

二进制安装部署

描述: 此处采用 WebP 服务器的 Go 版本进行实践,此时我已经进行了Nginx的安装配置, 如没有你还安装配置安全的Nginx的读者可以浏览此篇入门文章【1.Nginx基础介绍与安装配置实践指南 - https://blog.weiyigeek.top/2019/9-1-121.html】进行学习。

快速部署
Step 1.获取 WebP server-Go 版本的二进制方式进行安装。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
# 前置环境,您需要安装一些依赖项(AVIF 编码器需要它):
INSTALL_HOME=/opt/webps
WEBP_HOST=127.0.0.1
WEBP_PORT=3333
WEBP_QUALITY=80
IMG_PATH=/usr/share/nginx/html
EXHAUST_PATH=${INSTALL_HOME}/cache

## Ubuntu
if [ -f /usr/bin/apt ];then
apt install libaom-dev -y
ln -s /usr/lib/x86_64-linux-gnu/libaom.so /usr/lib/x86_64-linux-gnu/libaom.so.3
fi
# CentOS
if [ -f /usr/bin/yum ];then
yum install libaom-devel -y
fi

# 下载、可执行权限、软连接
mkdir -vp ${INSTALL_HOME}/cache
wget --no-check-certificate https://github.com/webp-sh/webp_server_go/releases/download/0.4.5/webp-server-linux-amd64-80aa8cb63a85a986f83a88579e8d2b4b -O ${INSTALL_HOME}/webp-server
chmod +x ${INSTALL_HOME}/webp-server
ln -s ${INSTALL_HOME}/webp-server /usr/local/bin/webp-server

# 配置文件
/usr/local/bin/webp-server -dump-config > ${INSTALL_HOME}/config.json
sed -i -e "s#127.0.0.1#${WEBP_HOST}#" \
-e "s#3333#${WEBP_PORT}#" \
-e "s#80#${WEBP_QUALITY}#" \
-e "s#./pics#${IMG_PATH}#" \
-e "s#./exhaust#${EXHAUST_PATH}#" ${INSTALL_HOME}/config.json

# 手动运行 webp-server 服务 (前台运行)
${INSTALL_HOME}/webp-server --config=${INSTALL_HOME}/config.json


使用参数一览:

1
2
3
4
5
6
7
8
9
webp-server --help
Usage of webp-server:
-V Show version information.
-config string /path/to/config.json. (Default: ./config.json) (default "config.json")
-dump-config Print sample config.json
-dump-systemd Print sample systemd service file.
-jobs int Prefetch thread, default is all. (default 2)
-prefetch Prefetch and convert image to webp
-v Verbose, print out debug info.

WeiyiGeek.Start webp-server 服务

WeiyiGeek.Start webp-server 服务

温馨提示: webp-server 默认生成的config.json配置文件实例及其参数解释。

1
2
3
4
5
6
7
8
9
10
$ cat /opt/webps/config.json
{
"HOST": "127.0.0.1",
"PORT": "3333",
"QUALITY": "80",
"IMG_PATH": "/usr/share/nginx/html",
"EXHAUST_PATH": "/opt/webps/cache",
"ALLOWED_TYPES": ["jpg","png","jpeg","bmp"],
"ENABLE_AVIF": false
}

  • HOST:一般不修改。
  • PORT:webp_server_go 的运行端口。
  • QUALITY:转换质量,默认为 80%。
  • IMG_PATH:固定格式,可以为 /usr/share/nginx/html 目录路径 或者 Remote Backend 站点 "IMG_PATH": "https://test.webp.sh"
  • EXHAUST_PATH:固定格式,/运行 Halo 的用户名/.halo/cache
  • ALLOWED_TYPES:需要转换的格式

温馨提示: 默认情况下"ENABLE_AVIF": false是禁用 AVIF 支持,因为将图像转换为 AVIF 会消耗 CPU。
温馨提示: 使用 prefetch 参数会将您的所有图像转换为 WebP, 如果要在预取时控制要使用的线程,请添加 -jobs=4, 默认情况下它将使用您所有的 CPU 内核。

1
2
3
4
5
6
7
# 本地 CPU 内核数
$ lscpu | grep "^CPU(s)"
CPU(s): 2

# 指定 webp 预取时使用的内核数
/usr/local/bin/webp-server -prefetch -jobs=1 --config=${INSTALL_HOME}/config.json
# INFO[2022-07-27 11:47:25][153:main.convertLog()] WebP@80.00%: /usr/local/app/weiyigeek/img/wechat-search.png->/opt/webps/cache/img/wechat-search.png.1647996506.webp 32641->12416 38.04% deflated


Step 2.当然也可使用systemd来管理webp服务,好在 webp 为我们提供标准的 systemd 服务文件, 可使用如下命令进行生成与配置。

1
2
3
4
/usr/local/bin/webp-server -dump-systemd > /lib/systemd/system/webp-server.service
systemctl daemon-reload
systemctl enable webp-server.service
systemctl start webp-server.service

温馨提示: 使用 -dump-systemd 参数生成的配置文件,其中默认的 webp-server 路径为 /opt/webps/webp-server,并且配置文件路径为 /opt/webps/config.json,如果你的安装路径不是上述安装路径请更改/lib/systemd/system/webp-server.service中对应路径。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
$ cat /lib/systemd/system/webp-server.service
[Unit]
Description=WebP Server Go
Documentation=https://github.com/webp-sh/webp_server_go
After=nginx.target

[Service]
Type=simple
StandardError=journal
WorkingDirectory=/opt/webps
ExecStart=/opt/webps/webp-server --config /opt/webps/config.json
Restart=always
RestartSec=3s

[Install]
WantedBy=multi-user.target

扩展补充: 使用Supervisor托管启动。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[program:webpserver]
command=/your/webservergo/path/webp-server-linux-amd64 --config=/your/webservergo/path/config.json
directory=/your/webservergo/path
autorestart=true
startsecs=3
startretries=3
stdout_logfile=/your/log/path/webpserver.out.log
stderr_logfile=/your/log/path/webpserver.err.log
stdout_logfile_maxbytes=2MB
stderr_logfile_maxbytes=2MB
user=root
priority=999
numprocs=1
process_name=%(program_name)s_%(process_num)02d


Step 3.Nginx 配置示例只允许图像发送到 WebP Server Go,其他扩展应该只发送原始文件,让您的 Nginx 访问图片后端代理到 proxy_pass http://localhost:3333/,你的 webp-server 就可以运行了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
# static.conf
# https - static.weiyigeek.top
server {
listen 80;
listen 443 ssl http2;
server_name static.weiyigeek.top;

charset utf-8;
access_log /var/log/nginx/static/static.log custom buffer=128k flush=3m;

# CORS
add_header Access-Control-Allow-Origin '*.weiyigeek.top';
add_header Access-Control-Allow-Methods 'GET,POST';
add_header Access-Control-Allow-Headers 'DNT,X-Mx-ReqToken,Keep-Alive,User-Agent,X-Requested-With,If-Modified-Since,Cache-Control,Content-Type,Authorization';

# HSTS
add_header Strict-Transport-Security "max-age=15768000;includeSubDomains;preload" always;

# XXS-Protection
add_header X-XSS-Protection "1; mode=block";

# ssl 证书
ssl_certificate /root/.acme.sh/weiyigeek.top_ecc/fullchain.cer;
ssl_certificate_key /root/.acme.sh/weiyigeek.top_ecc/weiyigeek.top.key;
ssl_session_cache shared:MozSSL:10m;
ssl_session_timeout 1d;
ssl_protocols TLSv1 TLSv1.1 TLSv1.2 TLSv1.3;
ssl_ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-CHACHA20-POLY1305:ECDHE-RSA-CHACHA20-POLY1305:ECDHE:ECDH:AES:HIGH:EECDH+CHACHA20:EECDH+CHACHA20-draft:EECDH+AES128:RSA+AES128:EECDH+AES256:RSA+AES256:EECDH+3DES:RSA+3DES:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES256-GCM-SHA384:!NULL:!aNULL:!eNULL:!EXPORT:!PSK:!ADH:!DH:!DES:!MD5:!RC4;
ssl_prefer_server_ciphers on;

# 访问规则
location ~* \.(?:jpg|jpeg|gif|png)$ {
proxy_pass http://127.0.0.1:3333;
proxy_set_header X-Real-IP $remote_addr;
proxy_hide_header X-Powered-By;
proxy_set_header HOST $http_host;
add_header Cache-Control 'no-store, no-cache, must-revalidate, proxy-revalidate, max-age=0';
}

# 如果您的网站使用 CDN(如 Cloudflare),我们建议您添加一个私有标头以防止 Cloudflare 缓存这些图像,如下例所示
location ^~ /wp-content/uploads/ {
add_header Cache-Control 'private';
proxy_pass http://127.0.0.1:3333;
}
}

检查并重载Nginx配置:

1
2
3
4
5
# 检查配置文件是否有问题
nginx -t

# 重载 Nginx 配置
nginx -s reload

温馨提示: 上述配置中我添加了Nginx安全方面的配置,如果你只是测试验证则可以取消上述ssl等安全配置。


Step 4.重载 nginx 后查看源站图片相应头与通过webp-server图片响应头的区别。

WeiyiGeek.webp-server images

WeiyiGeek.webp-server images

温馨提示: WebP Server Go 将呈现以下标头etagx-compression-rate作为响应, 前者格式为W/"<content length>-<CRC Checksum of the file>",而后者格式为 size(webp_image)/size(original_image) 如果超过1则返回原图。


Step 5.我们还可以在webp服务器中支持多路径,仅仅只需要一个创建链接符号 ,例如:ln -s /app/weiyigeek.gitee.io/img/ /usr/share/nginx/html/blog/,然后在分别访问如下验证区别。

WeiyiGeek.webp-server banner

WeiyiGeek.webp-server banner

从上述两个对比结果中可以看到使用webp-server转换后的图片体积直线下降, 此处以banner.jpg图片文件为例,可以看到从原图98K下降到了17.57K。

1
2
3
4
5
6
7
8
9
# 原图大小 (98K)
$ ls -alh banner.jpg
-rw-r--r-- 1 ubuntu ubuntu 98K Apr 13 20:40 banner.jpg

# Nginx Gzip 源站图片大小 80.57KB ~ (原图 98KB) 下载于:220 毫秒

# Webp 格式图片大小 17.57 KB ~ (18 kB) 下载于:187 毫秒
$ ls /opt/webps/cache/blog
-rw-r--r-- 1 root root 18K Jul 27 14:33 banner.jpg.1649853609.webp


Docker安装部署

描述: 如果要运行 webp-server insider docker 容器,可以运行以下命令。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# Docker command
docker run -d -p 3333:3333 -v /path/to/pics:/opt/pics --name webp-server webpsh/webp-server-go

# docker-compose.yml
tee docker-compose.yml <<'EOF'
version: '3'
services:
webp:
image: webpsh/webp-server-go
restart: always
volumes:
- ./path/to/pics:/opt/pics
- ./path/to/exhaust:/opt/exhaust
- ./config.json:/etc/config.json
ports:
- 127.0.0.1:3333:3333
deploy:
resources:
limits:
memory: 200M
EOF



0x02 博客网站图片资源访问优化实践

描述: 此处我利用自己的博客网站 (https://blog.weiyigeek.top) 进行将使用webp_server_go,将网站中的图片优化前后的访问情况进行对比。

步骤 01.首先将webp_server的config.json文件中IMG_PATH指向我们的博客在Linux中的绝对地址目录,随后重启webp-server.service.


步骤 02.然后修改Nginx中针对博客站点的配置(/usr/local/nginx/conf.d/blog.conf),将图片访问全都代理到本地的3333端口(127.0.0.1:3333),修改后重载nginx;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
$ more /usr/local/nginx/conf.d/blog.conf

# 访问规则 (关键部分)
location ~* \.(?:jpg|jpeg|gif|png)$ {
proxy_pass http://127.0.0.1:3333;
proxy_set_header X-Real-IP $remote_addr;
proxy_hide_header X-Powered-By;
proxy_set_header HOST $http_host;
add_header Cache-Control 'no-store, no-cache, must-revalidate, proxy-revalidate, max-age=0';
}

# 配置核验 & 重载Nginx
nginx -t
nginx -s reload


步骤 03.当Nginx重载后我们便可观察开启webp_server访问后端图片与直接访问后端图片网站访问速度的区别(在开启前我已经进行相应的测试截图)。

WeiyiGeek.优化后访问速度VS

WeiyiGeek.优化后访问速度VS

从图中我们可以得出在未使用webp_server进行图片转换时其传输的字节数以及完成耗时,都要大于开启webp_server图片转换的站点。


步骤 04.为了更加直观的展示 Web 站点性能如何,我们可以使用 Google 的 PageSpeed Insights 进行分析,并按照分析结果中的优化推荐进行操作。

站点性能结果地址: https://pagespeed.web.dev/report?url=https://blog.weiyigeek.top

WeiyiGeek.PageSpeed Insights result

WeiyiGeek.PageSpeed Insights result

从上述图中可看到左边图为优化前、而右边图则优化后的结果,可知引入 WebP Server Go 可以无缝转换图片为 WebP,可以让站点图片加载速度更快,并且无需更改现有网站上图片资源路径,极大的方便各位博客以及网站站长。
