[TOC]
0x00 前言简述 Q: 什么是Jenkins的分布式节点构建?
描述: 简单的说就是通过将构建过程分配到从属Slave节点上,从而减轻Master节点的压力,而且可以同时构建多个有点类似负载均衡的概念。 随着现在容器的盛行我们可以将server节点和agent节点在容器或者基于Kubernetes中部署, 可以实现动态的资源分配等等好处。
weiyigeek.top-Jenkins分布式节点
1.节点说明 描述: 我们在使用Jenkins的时候一般都会分为server节点与agent节点(也可以叫 slave 节点)。
1) server :主要用于处理调度构建作业,把构建分发到slave节点进行实际执行,监视slave节点的状态(必要时让它们进行上线或者离线),记录和发布构建产物。
2) agent : 主要用于处理Job任务等例如编译和发布, agent节点可以分为静态节点和动态节点;
节点类型:
1) 静态节点是固定的一台vm虚机或者容器。
2) 动态节点是随着任务的构建来自动创建agent节点。
2.节点连接 agent节点加入的两种方式:
ssh : 在Linux系统中最方便的就是通过SSH启动Jenkins节点,关键是需要再Slave机器中开启sshd服务以及网络连通;
jnlp :兼容各种操作系统只要网络可以正常通信都可以采用此种方法(需要安装Java环境);
SSH 方式 环境依赖: SSH Slaves plugin 插件 、SSH Credentials Plugin 插件(管理认证票据) 添加流程:
1) 输入Slave节点IP
2) 添加Credentials认证票据(账号密码、或、密钥登陆)
3)在这里设置的credentials在jenkins的其他需要credentials的地方,可以通过下拉菜单选择使用,比如添加slave时可以直接在Credentials下拉菜单里选择对应的credential就行
用户密码方式添加: 添加流程:
1) 新建节点->输入节点IP
2)基础信息配置
3) 选择Jenkins凭据
4)启动代理
私钥方式方式添加: 添加流程:(相比于上面的流程唯一不同的是Jenkins凭据选择为ssh private key
)
记住是私钥不是公钥 cat .ssh/id_rsa
输入到Private Key之中
JNLP 方式 描述: 与ssh方式是master主动连接slave不同而JNLP方式是slave主动连接master。
Tips : 复制节点在节点环境配置好之后,我们再添加节点就可以复制了修改IP和其他自定义配置即可。
Tips : 在需要Jenkins全局安全配置上开启 Inbound agents 端口 50000/tcp 代理端口, 此端口的作用是便于Agent的jnlp与jenkins的master节点间进行通信;
3.点明主题 Q: 传统Jenkins的server、agent分布式方案有什么缺陷?
1.高可用管理: Master 节点发生单点故障时整个流程都不可用了;
2.配置管理维护: 每个 Slave节点的配置环境不一样,来完成不同语言的编译打包等操作,但是这些差异化的配置导致管理起来非常不方便,维护起来也是比较费劲
3.资源分配不均衡:有的 Slave节点要运行的job出现排队等待,而有的Slave节点处于空闲状态
4.资源浪费: 每台 Slave节点可能是实体机或者VM,当Slave节点处于空闲状态时,也不会完全释放掉资源
Tips : 正因为上面的这些种种痛点我们渴望一种更高效更可靠的方式来完成这个 CI/CD 流程,而 Docker 虚拟化容器技术能很好的解决这个痛点,又特别是在 Kubernetes 集群环境下面能够更好来解决上面的问题,所以我们可以引入Kubernates来解决!
Tips : 基于Kubernete的CI/CD可以使用的工具有很多, 比如Jenkins、Gitlab CI已经新兴的drone之类的都是可以,大家可以根据需求进行学习搭建并落地;
Q: 什么是 Kubernetes ? 它有何作用? 答: Kubernetes (简称K8S)是Google开源的容器集群管理系统,在Docker技术的基础上,为容器化的应用提供部署运行、资源调度、服务发现和动态伸缩等一系列完整功能,提高了大规模容器集群管理的便捷性。 其主要功能如下:
1.使用Docker对应用程序包装(package)、实例化(instantiate)、运行(run)。
2.以集群的方式运行、管理跨机器的容器。以集群的方式运行、管理跨机器的容器。
3.解决 Docker跨机器容器之间的通讯问题。解决Docker跨机器容器之间的通讯问题。
4.Kubernetes 的自我修复机制使得容器集群总是运行在用户期望的状态。
weiyigeek.top-Kubernetes 搭建 Jenkins 集群示意图
PS : 从图上可以看到 Jenkins Master 和 Jenkins Slave
以 Pod 形式运行在 Kubernetes 集群的 Node 上,Master 运行在其中一个节点,并且将其配置数据存储到一个 Volume 上去,Slave 运行在各个节点上,并且它不是一直处于运行状态,它会按照需求动态的创建并自动删除。 PS : 这种方式的工作流程大致为当 Jenkins Master 接受到 Build 请求时,会根据配置的 Label 动态创建一个运行在 Pod 中的 Jenkins Slave 并注册到 Master 上,当运行完 Job 后,这个 Slave 会被注销并且这个 Pod 也会自动删除,恢复到最初状态
Q: Kubernets方式部署给我们带来什么好处?
1.服务高可用,当 Jenkins Master 出现故障时,Kubernetes 会自动创建一个新的 Jenkins Master 容器,并且将 Volume 分配给新创建的容器,保证数据不丢失,从而达到集群服务高可用。
2.动态伸缩,合理使用资源,每次运行 Job 时,会自动创建一个 Jenkins Slave,Job 完成后,Slave 自动注销并删除容器,资源自动释放,而且 Kubernetes 会根据每个资源的使用情况,动态分配 Slave 到空闲的节点上创建,降低出现因某节点资源利用率高,还排队等待在该节点的情况。
3.扩展性好,当 Kubernetes 集群的资源严重不足而导致 Job 排队等待时,可以很容易的添加一个 Kubernetes Node 到集群中,从而实现扩展。
常用 Kubernates + Harbor + Jenkins + gitlab 持续集成方案: Tips : 大致工作流程 手动 /自动构建 -> Jenkins 调度 K8S API -> 动态生成 Jenkins Slave pod -> Slave pod
拉取 Git 代码/编译/打包镜像 ->推送到镜像仓库 Harbor -> Slave 工作完成,Pod 自动销毁 -> 部署
到测试或生产 Kubernetes平台
。(完全自动化,无需人工干预)
weiyigeek.top-CI/CD集成
4.知识扩展 (1) 官方的Jenkins镜像网站 Hub Docker Images : https://hub.docker.com/r/jenkins/jenkins/ 1 docker pull jenkins/jenkins
(2) Kubernetes 插件官方帮助 kubernetes Plugs : https://plugins.jenkins.io/kubernetes/
0x01 安装部署 (0) 分布式架构过程说明 将 Jenkins 的 Master/Agent
分布式架构直接部署在宿主机上不是一个很好的选择;但是它作为一个向容器化过度的中间阶段,是必要学习掌握的。
Tips : 整个 Jenkins 服务分布式部署是很简单的其步骤为:
部署一个 Jenkins Master 节点。
通过 Jenkins 的 WEB 页面,在 Master 节点上添加 Agent node 节点。
添加完 Agent Node 节点后,Jenkins Master 会提供部署 Agent Node 服务的软件包和启动方式;直接找台服务器,根据提示运行就行。
在 Master 节点中添加 Agent 方式
Step 1.新建节点页面的访问路径 描述: 在 Jenkins 服务的页面上找到”新建节点“的页面;它的访问路径如下: Manage Jenkins -》Manage Nodes and Clouds(管理节点)-》New Node(新建节点)
Step 2.节点名称和节点类型 描述:通过上面的访问路径,进入添加节点的第一个页面。在这里需要填写一下【节点名称】和选择节点类型,一般选择永久节点 [Permanent Agent] 即可
Step 3.在节点的详细设置页面中填写更多信息
1 2 3 4 5 6 7 8 * 配置项 配置项说明/配置信息 * Name/名称 Jenkins Agent 的名称 * of executors / 并发执行数 Agent 节点可以同时执行几个 Job * Remote root directory / 远程工作目录 从节点上jenkins agent的工作目录,推荐只用绝对路径,如/home//jenkins-agent。注意jenkins要有该目录的读写权限 * Labels / 标签 给Agent节点设置标签;Job 任务可以根据标签选择特定的 Agent 节点执行。 * Usage / Agent 节点的使用方法 有两种方式:1、尽量使用此Agent执行任务;2、只执行标签匹配的任务。 * Lanuch method / Agent 启动方法 有多种选择,这里使用”Launch agent by connecting it to the master“/通过将 Agent 连接到 Master 来启动它 * 其他的配置项可以选择默认状态,也可以更加自己的理解设置。
Step 4.获取部署 Agent 的方法 描述: 上面的步骤操作完成后,就会有个展示配置 Agent 节点的页面。其中提供了两中部署 Agent 的方式,我们选择第二种。
Step 5.在 Agent 服务器的命令行执行启动命令
1 2 3 4 5 6 java -jar agent.jar -jnlpUrl http://jenkins.example.com/computer/agent-test/slave-agent.jnlp -secret d4abba3f13324b85ab2997e22c3442045bb86fcd213f79fa01416a5fd0399a18 -workDir "" echo d4abba3f13324b85ab2997e22c3442045bb86fcd213f79fa01416a5fd0399a18 > secret-filejava -jar agent.jar -jnlpUrl http://jenkins.example.com/computer/agent-test/slave-agent.jnlp -secret @secret-file -workDir ""
(1) 单主机部署配置固定 agent 描述: 添加一个普通、固定(永久)的节点到Jenkins即给 Jenkins 增加了一个普通的永久代理人;之所以叫做“固定”是因为Jenkins没给这种节点提供更高级的集成方式;
例如:动态配置。没有其他代理类型能选择的话可以选择该代理类型;
例如,你在添加不受Jenkins管理的物理机、在Jenkins外部管理的虚拟机等。
环境准备: 1 2 3 4 5 6 7 8 $ lsb_release -a No LSB modules are available. Distributor ID: Ubuntu Description: Ubuntu 20.04.1 LTS Release: 20.04 Codename: focal kubernetes 安装的 Jenkins 2.275 : `http://jenkins.weiyigeek.top:8080/`
Java Web 启动 Agent 方式 Q: 如何实现Jenkins分布式构建?
Step 1.开启代理程序的TCP端口:Manage Jenkins -> Configure Global Security(全局安全配置) -> 代理 -> 设置为固定的50000端口
Step 2.在 Manage Jenkins -> Manage Nodes 节点列表 -> 新增节点 -> 节点名称(agent-机器名称)-> 添加一个普通、固定的节点到Jenkins;
Step 3.此时有两种 Slave 节点连接Master节点的方法 -> (Launch agent by connecting it to the master
或者 通过Java Web启动代理
) ; 描述: 使用Java Web Start
就必须在Agent机器上打开JNLP文件,然后将创建到Jenkins服务器的TCP连接,意味着不需要Jenkins服务器访问Agent 而是Agent能够链接到Jenkins Server即可
。
1 2 3 4 5 6 java -jar agent.jar -jnlpUrl http://192.168.12.107:30001/computer/node-1/jenkins-agent.jnlp -secret 52e2e9b37cd4a36310d39984ff461b48ef95b40101a4d34875b7248a7622bd92 -workDir "/home/jenkins" echo 52e2e9b37cd4a36310d39984ff461b48ef95b40101a4d34875b7248a7622bd92 > secret-filejava -jar agent.jar -jnlpUrl http://192.168.12.107:30001/computer/node-1/jenkins-agent.jnlp -secret @secret-file -workDir "/home/jenkins"
weiyigeek.top-Create-Node
Step 4.采用VM方式
运行agent.jar连接到Jenkins的Server节点, 首先我们知道上面的agent.jar和secret信息等;
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 wget http://192.168.12.107:30001/jnlpJars/agent.jar java -jar agent.jar -jnlpUrl http://192.168.12.107:30001/computer/node-1/jenkins-agent.jnlp -secret 52e2e9b37cd4a36310d39984ff461b48ef95b40101a4d34875b7248a7622bd92 -workDir "/home/jenkins" nohup java -jar agent.jar -jnlpUrl http://192.168.12.107:30001/computer/node-1/jenkins-agent.jnlp -secret 52e2e9b37cd4a36310d39984ff461b48ef95b40101a4d34875b7248a7622bd92 -workDir "/home/jenkins"
Step 5.采用Docker方式
运行agent.jar连接到Jenkins的Server节点, 此种方式非常简单拉取镜像和启动镜像; 参考连接: https://hub.docker.com/r/jenkins/inbound-agent
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 docker pull jenkins/inbound-agent:alpine ~$ kubectl get svc -n devops ~$ docker run -d --name jenkins-agent --init jenkins/inbound-agent:alpine -url http://10.99.55.239:8080 -workDir=/home/jenkins/agent 52e2e9b37cd4a36310d39984ff461b48ef95b40101a4d34875b7248a7622bd92 node-1 c7a00c89f92f16c07d35e572d2ba9da3c17c47a2746e46e3d3225bff418a78f3 ~$ docker logs c7a00c89f92f16c07d35e572d2ba9da3c17c47a2746e46e3d3225bff418a78f3
weiyigeek.top-jenkins-agent-docker
Step 6.采用kubernetes集群以静态的方式部署agent,我们首先编写一个部署文件,并且定义好名称空间、镜像、agent配置信息。同样此处我们创建一个node-2的agent节点;
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 java -jar agent.jar -jnlpUrl http://192.168.12.107:30001/computer/node-2/jenkins-agent.jnlp -secret a06d5adaef69cbaf34e9296d8340d464163ab9f5bbf6b465a290237dc38d45db -workDir "/home/jenkins/agent" cat > Jenkins-agent-Deployment.yaml <<'END' kind: Deployment apiVersion: apps/v1 metadata: labels: k8s-app: jenkins-agent name: jenkins-agent-node2 namespace: devops spec: replicas: 1 revisionHistoryLimit: 10 selector: matchLabels: k8s-app: jenkins-agent-node template: metadata: labels: k8s-app: jenkins-agent-node namespace: devops name: jenkins-agent-node2 spec: containers: - name: jenkins-agent image: jenkins/inbound-agent:alpine imagePullPolicy: IfNotPresent resources: limits: cpu: 1000m memory: 2Gi requests: cpu: 500m memory: 512Mi env: - name: JENKINS_URL value: http://10.99.55.239:8080 - name: JENKINS_SECRET value: a06d5adaef69cbaf34e9296d8340d464163ab9f5bbf6b465a290237dc38d45db - name: JENKINS_AGENT_NAME value: node-2 - name: JENKINS_AGENT_WORKDIR value: /home/jenkins/workspace END kubectl create -f Jenkins-agent-Deployment.yaml ~/k8s/jenkins$ kubectl get pod -n devops -o wide | grep "jenkins-agent" ~/k8s/jenkins$ kubectl logs -f jenkins-agent-node2-574bb65cb8-5kh7g -n devops ~/k8s/jenkins$ kubectl exec -it jenkins-agent-node2-574bb65cb8-5kh7g -n devops bash
weiyigeek.top-kubernetes-jenkins-agent
Launch agents via SSH 启动 Agent 方式 描述: 当前Jenkins 2.277版本默认是不支持SSH 启动 Agent 方式, 我们需要安装ssh Agent插件;1 SSH Agent - This plugin allows you to provide SSH credentials to builds via a ssh-agent in Jenkins
weiyigeek.top-ssh-agent
Step 3.保存后创建一个测试的Pipeline项目1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 pipeline { agent none stages { stage ('node-1' ){ agent { node { label "docker-jenkins-slave" } } steps { echo "----- node-1 ------" sh "hostname && ifconfig" sh "env" echo "----- node-1 end------" } } stage ('node-2' ){ agent { node { label "k8s-node-2" } } steps { echo "----- node-2 ------" sh "hostname && ifconfig" sh "env" echo "----- node-2 end------" } } } }
输出结果:1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 Started by user Jenkins 管理员 Running in Durability level: MAX_SURVIVABILITY [Pipeline] Start of Pipeline [Pipeline] stage [Pipeline] { (node-1) Running on node-1 in /home/jenkins/workspace/pineline-use-node [Pipeline] echo ----- node-1 ------ [Pipeline] sh + hostname c7a00c89f92f + ifconfig eth0 Link encap:Ethernet HWaddr 02:42:AC:11:00:02 inet addr:172.17.0.2 Bcast:172.17.255.255 Mask:255.255.0.0 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:10783 errors:0 dropped:0 overruns:0 frame:0 TX packets:14915 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:38664627 (36.8 MiB) TX bytes:5669411 (5.4 MiB) lo Link encap:Local Loopback inet addr:127.0.0.1 Mask:255.0.0.0 UP LOOPBACK RUNNING MTU:65536 Metric:1 RX packets:0 errors:0 dropped:0 overruns:0 frame:0 TX packets:0 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) [Pipeline] sh [Pipeline] echo ----- node-1 end------ [Pipeline] stage [Pipeline] { (node-2) Running on node-2 in /home/jenkins/agent/workspace/pineline-use-node [Pipeline] { [Pipeline] echo ----- node-2 ------ [Pipeline] sh + hostname jenkins-agent-node2-574bb65cb8-5kh7g + ifconfig eth0 Link encap:Ethernet HWaddr 5E:A7:08:EA:68:0F inet addr:172.16.182.237 Bcast:172.16.182.237 Mask:255.255.255.255 UP BROADCAST RUNNING MULTICAST MTU:1480 Metric:1 RX packets:8149 errors:0 dropped:0 overruns:0 frame:0 TX packets:11311 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:30953238 (29.5 MiB) TX bytes:4382625 (4.1 MiB) lo Link encap:Local Loopback inet addr:127.0.0.1 Mask:255.0.0.0 UP LOOPBACK RUNNING MTU:65536 Metric:1 RX packets:0 errors:0 dropped:0 overruns:0 frame:0 TX packets:0 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) [Pipeline] sh [Pipeline] echo ----- node-2 end------ [Pipeline] End of Pipeline Finished: SUCCESS
weiyigeek.top-Pipeline流水线选择
(2) 集群搭建Jenkins Master 节点 环境准备: 1 2 3 - Kubernetes 集群 :"v1.19.6" - NFS : 数据持久化最常用的共享存储 - Jenkins 镜像 : jenkins/jenkins:2.277-alpine
2.1) 基础环境 NFS (Network File System) 环境 描述:它最大的功能就是可以通过网络,让不同的机器、不同的操作系统可以共享彼此的文件。我们可以利用NFS共享Jenkins运行的配置文件、Maven的仓库依赖文件等。1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 ~$ ansible dtk8s -m shell -a "sudo apt-get install nfs-common rpcbind -y" showmount -e 192.168.1.31 Export list for 192.168.1.31: /nask8sapp (everyone) 基于 Unix 软件的 Portmap 的入站规则,允许 Portmap 服务的流量。[TCP 111] - 设置其作用域 NFS 服务器(NFS-UDP-In) NFS 服务器允许 NFS 通信的入站规则。[UDP 2049] - 设置其作用域 NFS 服务器(NFS-TCP-In) NFS 服务器允许 NFS 通信的入站规则。[TCP 2049] - 设置其作用域 ansible dtk8s -m shell -a "sudo mkdir /nfsdisk-31" sudo mount.nfs 192.168.12.31:/nask8sapp /nfsdisk-31/ ls /nfsdisk-31/ ansible dtk8s -m shell -a 'echo "192.168.12.31:/nask8sapp /nfsdisk-31 nfs defaults 0 0"|sudo tee -a /etc/fstab' ansible dtk8s -m shell -a 'sudo mount -a' ansible dtk8s -m shell -a 'mount | grep "nfs"'
NFS Client Provisioner 环境 注意: 安装配置是一个Kubernetes的简易NFS的外部provisioner,本身不提供NFS,需要现有 的NFS服务器提供存储。 nfs-client-provisioner 构建的yaml文件:1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 cat > nfs-client-provisioner.yaml <<'EOF' # NFS 驱动编排的资源清单 apiVersion: apps/v1 kind: Deployment metadata: name: nfs-client-provisioner namespace: default spec: replicas: 1 selector: matchLabels: app: nfs-client-provisioner strategy: type: Recreate template: metadata: labels: app: nfs-client-provisioner spec: serviceAccountName: nfs-client-provisioner containers: - name: nfs-client-provisioner image: registry.cn-hangzhou.aliyuncs.com/open-ali/nfs-client-provisioner volumeMounts: - name: timezone mountPath: /etc/localtime - name: nfs-client-root mountPath: /persistentvolumes env: - name: PROVISIONER_NAME value: fuseim.pri/ifs - name: NFS_SERVER value: 192.168 .12 .31 - name: NFS_PATH value: /nask8sapp volumes: - name: timezone hostPath: path: /usr/share/zoneinfo/Asia/Shanghai - name: nfs-client-root nfs: server: 192.168 .12 .31 path: /nask8sapp --- apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: managed-nfs-storage annotations: storageclass.kubernetes.io/is-default-class: "true" provisioner: fuseim.pri/ifs parameters: archiveOnDelete: "false" EOF cat > nfs-client-rbac.yaml<<'EOF' kind: ServiceAccount apiVersion: v1 metadata: name: nfs-client-provisioner --- kind: ClusterRole apiVersion: rbac.authorization.k8s.io/v1 metadata: name: nfs-client-provisioner-runner rules: - apiGroups: [""] resources: ["persistentvolumes"] verbs: ["get", "list" , "watch" , "create" , "delete" ] - apiGroups: [""] resources: ["persistentvolumeclaims"] verbs: ["get", "list" , "watch" , "update" ] - apiGroups: ["storage.k8s.io"] resources: ["storageclasses"] verbs: ["get", "list" , "watch" ] - apiGroups: [""] resources: ["events"] verbs: ["create", "update" , "patch" ] --- kind: ClusterRoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: run-nfs-client-provisioner subjects: - kind: ServiceAccount name: nfs-client-provisioner namespace: default roleRef: kind: ClusterRole name: nfs-client-provisioner-runner apiGroup: rbac.authorization.k8s.io --- kind: Role apiVersion: rbac.authorization.k8s.io/v1 metadata: name: leader-locking-nfs-client-provisioner rules: - apiGroups: [""] resources: ["endpoints"] verbs: ["get", "list" , "watch" , "create" , "update" , "patch" ] --- kind: RoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: leader-locking-nfs-client-provisioner subjects: - kind: ServiceAccount name: nfs-client-provisioner namespace: default roleRef: kind: Role name: leader-locking-nfs-client-provisioner apiGroup: rbac.authorization.k8s.io EOF
执行 & 运行pod1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 ~/k8s/nfs-client-provisioner$ ls ~/k8s/nfs-client-provisioner$ kubectl create -f . $ kubectl get storageclasses.storage.k8s.io $ kubectl get pod
2.2) 搭建流程 资源清单
Step 1.创建PV、PVC,为Jenkins提供数据持久化 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 cat > jenkins-PVC.yaml <<'EOF' apiVersion: v1 kind: Namespace metadata: name: devops --- apiVersion: v1 kind: PersistentVolumeClaim metadata: name: jenkins-pvc namespace: devops annotations: volume.beta.kubernetes.io/storage-class: "managed-nfs-storage" spec: accessModes: - ReadWriteMany resources: requests: storage: 5 Gi EOF
Step 2.创建角色授权 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 cat > jenkins-role.yaml <<'EOF' apiVersion: v1 kind: ServiceAccount metadata: name: jenkins-sa namespace: devops --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRole metadata: name: jenkins-cr rules: - apiGroups: ["extensions", "apps" ] resources: ["deployments"] verbs: ["create", "delete" , "get" , "list" , "watch" , "patch" , "update" ] - apiGroups: [""] resources: ["services"] verbs: ["create", "delete" , "get" , "list" , "watch" , "patch" , "update" ] - apiGroups: [""] resources: ["pods"] verbs: ["create","delete","get","list","patch","update","watch"] - apiGroups: [""] resources: ["pods/exec"] verbs: ["create","delete","get","list","patch","update","watch"] - apiGroups: [""] resources: ["pods/log"] verbs: ["get","list","watch"] - apiGroups: [""] resources: ["secrets"] verbs: ["get"] --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRoleBinding metadata: name: jenkins-crd roleRef: kind: ClusterRole name: jenkins-cr apiGroup: rbac.authorization.k8s.io subjects: - kind: ServiceAccount name: jenkins-sa namespace: devops EOF
Step 3.在Kubernetes中Deployment部署Jenkins以及Service资源创建 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 cat > jenkins-deployment.yaml <<'EOF' apiVersion: apps/v1 kind: Deployment metadata: name: jenkins namespace: devops spec: selector: matchLabels: app: jenkins template: metadata: labels: app: jenkins spec: terminationGracePeriodSeconds: 10 serviceAccount: jenkins-sa containers: - name: jenkins image: jenkins/jenkins:2.275-alpine imagePullPolicy: IfNotPresent env: - name: JAVA_OPTS value: -XshowSettings:vm -Dhudson.slaves.NodeProvisioner.initialDelay=0 -Dhudson.slaves.NodeProvisioner.MARGIN=50 -Dhudson.slaves.NodeProvisioner.MARGIN0=0.85 -Duser.timezone=Asia/Shanghai ports: - containerPort: 8080 name: web protocol: TCP - containerPort: 50000 name: agent protocol: TCP resources: limits: cpu: 1000 m memory: 1 Gi requests: cpu: 500 m memory: 512 Mi livenessProbe: httpGet: path: /login port: 8080 initialDelaySeconds: 60 timeoutSeconds: 5 failureThreshold: 12 readinessProbe: httpGet: path: /login port: 8080 initialDelaySeconds: 60 timeoutSeconds: 5 failureThreshold: 12 volumeMounts: - name: jenkinshome mountPath: /var/jenkins_home securityContext: fsGroup: 1000 volumes: - name: jenkinshome persistentVolumeClaim: claimName: jenkins-pvc --- apiVersion: v1 kind: Service metadata: name: jenkins namespace: devops labels: app: jenkins spec: selector: app: jenkins type: NodePort ports: - name: web port: 8080 targetPort: web nodePort: 30001 - name: agent port: 50000 targetPort: agent EOF
创建查看
Step 4.采用kubectl命令创建上面的资源清单
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 $ kubectl create -f jenkins-PVC.yaml kubectl create -f jenkins-role.yaml kubectl create -f jenkins-deployment.yaml
Step 5.查看创建的PVC、POD以及SVC 1 2 3 4 5 6 7 8 9 ~$ kubectl get pvc,pod,svc -n devops
Step 6.我们进入Pod容器内部进行查看 1 2 3 4 5 kubectl exec -n devops -it jenkins-7db7878f8f-78tmk bash $ ps aux
查看容器入口执行文件: cat /usr/local/bin/jenkins.sh
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 : "${JENKINS_WAR:="/usr/share/jenkins/jenkins.war"} " : "${JENKINS_HOME:="/var/jenkins_home"} " : "${COPY_REFERENCE_FILE_LOG:="${JENKINS_HOME} /copy_reference_file.log" }" : " ${REF:="/usr/share/jenkins/ref"} " touch " ${COPY_REFERENCE_FILE_LOG} " || { echo " Can not write to ${COPY_REFERENCE_FILE_LOG} . Wrong volume permissions?"; exit 1; } echo " --- Copying files at $(date)" >> " $COPY_REFERENCE_FILE_LOG " find " ${REF} " \( -type f -o -type l \) -exec bash -c '. /usr/local/bin/jenkins-support; for arg; do copy_reference_file " $arg "; done' _ {} + # if `docker run` first argument start with `--` the user is passing jenkins launcher arguments if [[ $# -lt 1 ]] || [[ " $1 " == " --"* ]]; then # read JAVA_OPTS and JENKINS_OPTS into arrays to avoid need for eval (and associated vulnerabilities) java_opts_array=() while IFS= read -r -d '' item; do java_opts_array+=( " $item " ) done < <([[ $JAVA_OPTS ]] && xargs printf '%s\0' <<<" $JAVA_OPTS ") readonly agent_port_property='jenkins.model.Jenkins.slaveAgentPort' if [ -n " ${JENKINS_SLAVE_AGENT_PORT:-} " ] && [[ " ${JAVA_OPTS:-} " != *" ${agent_port_property} "* ]]; then java_opts_array+=( " -D${agent_port_property} =${JENKINS_SLAVE_AGENT_PORT} " ) fi if [[ " $DEBUG " ]] ; then java_opts_array+=( \ '-Xdebug' \ '-Xrunjdwp:server=y,transport=dt_socket,address=5005,suspend=y' \ ) fi jenkins_opts_array=( ) while IFS= read -r -d '' item; do jenkins_opts_array+=( " $item " ) done < <([[ $JENKINS_OPTS ]] && xargs printf '%s\0' <<<" $JENKINS_OPTS ") exec java -Duser.home=" $JENKINS_HOME " " ${java_opts_array[@]} " -jar ${JENKINS_WAR} " ${jenkins_opts_array[@]} " " $@ " fi # As argument is not jenkins, assume user want to run his own process, for example a `bash` shell to explore this image exec " $@ "
Tips : /usr/local/bin/jenkins.sh
以及 usr/share/jenkins/
可用帮助我们进行Jenkins手动升级;
服务访问

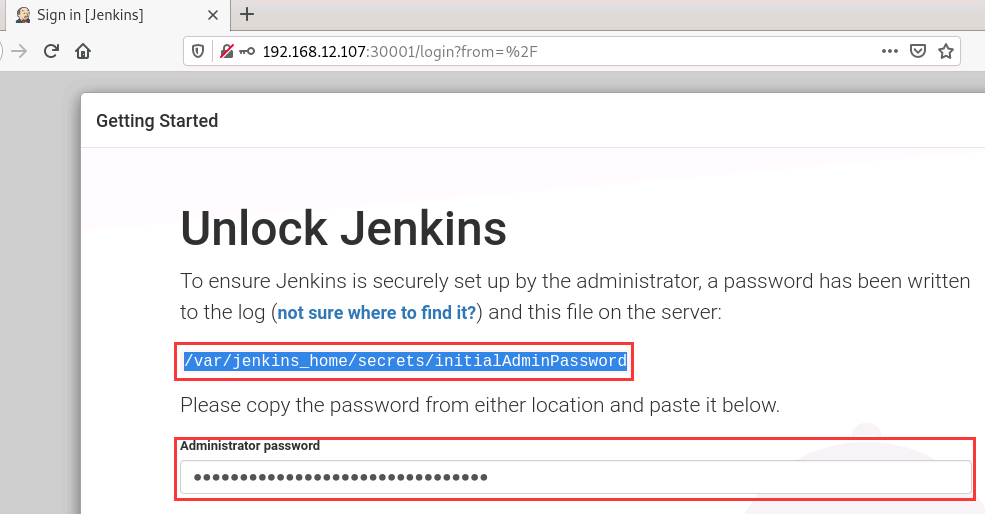

Step 7.因为我们Service是采用NodePort类型其端口为30001,我们直接在浏览器用这个端口访问Jenkins UI, 下面是精简操作如果不理解的童鞋,需要按照第一篇文章的操作进行初始化; 1 2 3 4 5 6 7 8 9 10 11 $ kubectl logs -n devops pod/jenkins-689775956-nph9z | grep -A 2 "following password" Please use the following password to proceed to installation: c45f558fa237472f9f8f954ceb3a323e $ cat /nfsdisk-31/devops-jenkins-pvc-pvc-3cd916df-91cb-470d-b9ef-e9b4f115223d/secrets/initialAdminPassword c45f558fa237472f9f8f954ceb3a323e
weiyigeek.top-Jenkins Init
Step 7.安装 Jenkins入门学习之持续化集成与部署
文章的操作进行初始化, 当然您也可以选择自定义插件安装 -> Languages (两项插件) 先进行汉化
weiyigeek.top-Languages-Chinese
Step 8.Create First Admin User -> Instance Configuration (Jenkins URL) -> Save -> Restart 安装成功 1 2 Jenkins URL: http://jenkins.weiyigeek.top:30001/ Jenkins URL: http://192.168.10.10:30001
weiyigeek.top-
(3) 集群动态创建 Agent 节点 - Slave 节点 描述: 前面我们说过Jenkins的分布式架构(Master-Slave),其中 master 主要负责负载地调度而 slave 执行构建任务,并且当Job构建完成后Pod就会自动销毁, 所以其可以很好地解决性能与资源占用问题。
步骤说明:
Step 1.所以在 Jenkins 服务安装好 Kubernetes 插件 并配置好连接 Kubernetes 的信息,就可以在 Kubernetes 集群中动态创建 Agent 节点了。其中 Jenkins Master节点可以直接安装在宿主机中,也可以部署在 Kubernetes 集群中。 该插件为每个要启动的 Jenkins Agent 节点创建一个 Kubernetes Pod 对象,并在构建完成后销毁 Pod 。
Agent 节点是使用JNLP启动的,是通过 Agent 节点镜像自动连接 Jenkins Master 节点。使用这种连接方式,需要对 Agent 节点设置一些环境变量:
1.JENKINS_URL:Jenkins Web界面URL
2.JENKINS_SECRET:用于认证的密钥
3.JENKINS_AGENT_NAME:Jenkins代理的名称
4.JENKINS_NAME:Jenkins代理的名称(不建议使用。仅在此处是为了向后兼容)
Tips : 这些环境变量会在 Pod 创建配置中设定好,用于 Agent 节点启动时连接 Master 节点。
Step 2.Kubernetes 插件使用时,最先要配置的是连接 Kubernetes 集群的连接信息
和 Jenkins 服务 Master 节点连接地址
(其他连接信息自动生成不需要配置)。
1.Jenkins 服务使用 Kubernetes 插件连接 Kubernetes 集群,并动态创建 Agent 节点。连接 Kubernetes 集群需要配置的 Kubernetes 连接信息包括:
2.Kubernetes 集群名称
3.Kubernetes 集群Api-server 的连接地址
4.Kubernetes 集群服务证书:Kubernetes 集群节点间通信都是使用证书双向认证加密的,一般所有的证书都使用同一个 CA 证书做证书申请签发;这里的服务器证书就是这个CA 证书。因为此时 Jenkins Master 节点也就是一个 Kubernetes Agent 节点,也需要信任 CA 证书,信任CA 证书签发的其他节点上的证书。
5.Kubernetes 命名空间:应该是创建的 Agent 节点在哪个命名空间中运行。
6.凭证(Kubernetes 认证):支持的凭证包括:用户名密码、秘密文件(kubeconfig文件)、秘密文本(基于令牌的身份验证)(OpenShift)、来自私钥的Google服务帐户(GKE身份验证)、X.509客户端证书。
将会具体使用配置将会在下面进行详述的配置讲解。
内置 Jenkins Master 接入内部 K8s 集群 配置流程:
Step 1.安装kubernetes插件: 点击 Manage Jenkins -> Manage Plugins -> Available -> Kubernetes 勾选安装即可。1 2 3 4 Kubernetes Client API Plugin - Kubernetes客户端API插件,供其他Jenkins插件使用 - 4.11.1 Kubernetes Credentials Plugin - Kubernetes证书的公共类 - 0.8.0 Kubernetes plugin - 这个插件集成了Jenkins与Kubernetes - 1.28.7
Step 2.在Jenkins中配置k8s信息:安装完毕后点击 Manage Jenkins —> Configure System —> (拖到最下方) Add a new cloud —> 选择 Kubernetes,然后填写 Kubernetes 和 Jenkins 配置信息。1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 kubernetes https://kubernetes.default.svc.cluster.local ca.crt devops http://jenkins.devops.svc.cluster.local:8080 jenkins.devops.svc.cluster.local:50000 Key: app Value: k8s
Tips: 设置JNLP访问协议,打开Jenkins/Configure Global Security
找到 Agents, 设置 Port 为 指定端口50000(对于集群搭建Jenkins-Master想接入其它VM物理机上的Agent节点
), Agent protocols 选Inbound TCP Agent Protocol/4 (TLS encryption)保存;
Step 3.点击Test Connection,如果出现 Connected to Kubernetes v1.19.6
的提示信息证明 Jenkins 已经可以和 Kubernetes 系统正常通信了(CSDN - 滞后性太严重了,还是得看官网) Tips : 注意如果这里 Connection 失败的话,很有可能是权限问题,这里就需要把我们创建的 jenkins 的 serviceAccount 对应的 secret 添加到这里的 Credentials 里面。
weiyigeek.top-JenkinsConnectionK8s
独立Jenkins Master节点接入外部K8s集群
Step 1.创建Kubernetes Namespace
与Service Account
(可参考前面搭建)1 2 3 4 5 kubectl create namespace devops kubectl create clusterrolebinding jenkins --clusterrole cluster-admin --serviceaccount=devops:jenkins
Step 2.生成调度凭证即Kubernetes的 server certificate key和Client P12 Certificate File
, 其作用是采用P12 Certificate File
提供给jenkins Master
去调用Kubenetes,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 $ cat ~/.kube/config apiVersion: v1 clusters: - cluster: certificate-authority-data: LS0tLS1CRUdJTiBDRVJUSUZJQ********ORCBDRVJUSUZJQ0FURS0tLS0tCg== server: https://weiyigeek-lb-vip.k8s:16443 name: kubernetes contexts: - context: cluster: kubernetes user: kubernetes-admin name: kubernetes-admin@kubernetes current-context: kubernetes-admin@kubernetes kind: Config preferences: {} users: - name: kubernetes-admin user: client-certificate-data: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUR........VRFMLS0tLS1FTkQgQ0VSVElGSUNBVEUtLS0tLQo= client-key-data: LS0tLS1CRUdJTiBSU0EgUFJJVkFURSBLRVktLS0tLQpNS........BQUklWQVRFIEtFWS0tLS0tCg== echo "<certificate-authority-data>" | base64 -d > ca.crtecho "LS0*******tLS1" | base64 -d > ca.crtecho "<client-certificate-data>" | base64 -d > client.crtecho "LS0tLS1CRUd*******tLQo=" | base64 -d > client.crtecho "<client-key-data>" | base64 -d > client.keyecho "LS0tL*******g==" | base64 -d > client.keycat ~/.kube/config | grep "certificate-authority-data" | sed s/[[:space:]]//g | cut -d ':' -f 2 | base64 -d > ca.crt cat ~/.kube/config | grep "client-certificate-data" | sed s/[[:space:]]//g | cut -d ':' -f 2 | base64 -d > client.crt cat ~/.kube/config | grep "client-key-data" | sed s/[[:space:]]//g | cut -d ':' -f 2 | base64 -d > client.key openssl pkcs12 -export -out cert.pfx -inkey client.key -in client.crt -certfile ca.crt
Step 3.在Jenkins上集成 Kubernetes 首先需要将 cert.pfx 导入到Jenkins Global Credential
凭据中(注意输入密码)
weiyigeek.top-cert.pfx
Step 4.然后按照上面的方式在Jenkins
上配置Kubernetes Cloud, 不同的是需要填入以下信息,最后点击“Test Connection”按钮测试Jenkins是否可以成功连接Kubernetes。
weiyigeek.top-
Tips : 在进行第五步是建议在各个Work节点拉取jenkins/inbound-agent:4.3-4
镜像
Step 5.下面设置 Pod Templates 此处需添加一个Pod 模板名称等相关信息1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 Pod 模板名称: jenkins-slave 命名空间:devops 标签列表: jenkins-slave /nfsdisk-31/appstorage/mavenRepo /home/jenkins/.m2 /var/run/docker.sock /var/run/docker.sock Service Account :jenkins-sa
weiyigeek.top-Slave Pod 模板
Tips : 警告如果要为JNLP代理提供自己的Docker映像则必须将容器命名为jnlp,以便它覆盖默认容器否则,将导致两个代理尝试同时连接到主服务器
Tips : 该 Jenkins的 Kubernetes 插件默认jnlp容器是"jenkins/inbound-agent:4.3-4", name: "jnlp"
,我们可以自定义jnlp容器进行覆盖只需将容器名称更改为jnlp即可(不过一般情况下不建议更改),直接添加pod即可;
Tips :镜像的选择就是一个坑开始使用的是jenkins/inbound-agent:alpine
然后容器名称并未设置为jnlp覆盖默认的"jenkins/inbound-agent:4.3-4"
容器(实际用不着),导致都执行了节点加入命令(其实是两个开放的都是链接到jenkins-jlnp 50000端口上), 发现官网(https://hub.docker.com/r/jenkins/jnlp-slave)提示的警告该图像曾经以 jenkinsci/jnlp-slave 和 jenkins/jnlp-slave 的形式发布。 这些图像已弃用,请使用jenkins/inbound-agent
,即我们可以在jenkins/inbound-agent镜像的基础上添加我们需要的工具即可,然后再次docker build。
采用的是或者不加镜像容器信息最后完满解决;
Step 6.创建一个Job Pipeline 验证测试环境;1 2 3 4 5 6 7 8 9 10 11 // def podTemplates = 'jenkins-slave' podTemplate(label: podTemplates, cloud: 'kubernetes' ) { node (podTemplates) { stage('init' ) { echo "Hello world, Kubernetes Jenkins Slave" sh "hostname && ls /home/jenkins/.m2 && sleep 300" } } }
输出结果:1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 // podTemplate(name: 'jenkins-slave' , label: 'jenkins-slave' , cloud: 'kubernetes' ,containers: [ containerTemplate(name: 'maven' , image: 'maven:3.6-jdk-8-alpine' , ttyEnabled: true , command : 'sleep' , args: '30' ) ]){ node (podTemplates) { stage('init' ) { container ('maven' ) { echo "Hello world, Kubernetes Jenkins Slave" sh 'mvn -version' sh "hostname && ls /home/jenkins/.m2 && pwd" sh "env" sh "pwd && ls" } } } }
weiyigeek.top-result
0x03 补充说明 (1) K8s 集群中对搭建的Jenkins进行版本升级 描述: 在 K8s 中对 Jenkins 升级是非常的简单只需要把image键中版本值进行改变(只需要使用新的版本镜像替换即可
),从而拉取新的镜像运行即可。
Tips : 注意此处做了PVC持久化如果未作持久化的童鞋需要注意数据的保存, 其次是拉取的版本的Jenkins镜像必须存在
1 2 3 4 5 6 7 8 $ grep "jenkins:2.277-alpine" jenkins-deployment.yaml $ kubectl apply -f jenkins-deployment.yaml $ kubectl get pod -n devops
Tips: 对于Jenkins版本在生产环境中不建议冒冒失失进行升级其中原因你我心知,但是针对于出现严重漏洞不得不修复时,建议构建新的环境再依次迁移(同时注意备份),确定无任何问题后再关闭下线并进行切换
Tips : 此处为测试学习环境,看到这个提示我的强迫症就上来了;
weiyigeek.top-K8s集群中对Jenkins进行升级
(2) 移植其他Jenkins机器上的插件到Kubernetes安装的Jenkins中然后进行重新Jenkins(需要非常注意版本问题-) 简单操作流程:1 2 3 4 5 6 7 $ tar -zxvf jenkins_2.272.x_plugins.tar.gz -C ./jenkins/ ~/jenkins$ cd var/lib/jenkins/plugins/ ~/jenkins/var/lib/jenkins/plugins$ cp -a . /nfsdisk-31/devops-jenkins-pvc-pvc-3cd916df-91cb-470d-b9ef-e9b4f115223d/plugins/ $ chown -R jenkins:jenkins /nfsdisk-31/devops-jenkins-pvc-pvc-3cd916df-91cb-470d-b9ef-e9b4f115223d/plugins
Tips : 注意此处是我的PVC持久化的目录路径,与你实践的环境是不一致的。
0x04 入坑出坑 问题1.在K8s中安装Jenkins时报错从logs日志显示Can not write to /var/jenkins_home/copy_reference_file.log. Wrong volume permissions?
错误
错误信息: 没有权限在 jenkins 的 home 目录下面创建文件;1 2 3 kubectl -n kube-ops logs jenkins2-59764f8f65-rcvh5 Can not write to /var/jenkins_home/copy_reference_file.log. Wrong volume permissions? touch: cannot touch '/var/jenkins_home/copy_reference_file.log' : Permission denied
错误原因: 因为默认的镜像使用的是 jenkins 这个用户,而我们通过 PVC 挂载到 nfs 服务器的共享数据目录下面却是 root 用户的,所以没有权限访问该目录
问题解决: 只需要在 nfs 共享数据目录下面把我们的目录权限重新分配下即可:1 chown -R 1000 /data/k8s/jenkins2
问题2.Jenkins调用节点执行任务时java.lang.IllegalStateException: Agent is not connected after 100 seconds, status: Running
报错导致不断重启 问题描述: Agent 不能 通过 jnlp 与 Jenkins 的 Master 相连接 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 2021-02-04 05:37:46.886+0000 [id=1985] WARNING o.c.j.p.k.KubernetesLauncher java.lang.IllegalStateException: Agent is not connected after 100 seconds, status: Running at org.csanchez.jenkins.plugins.kubernetes.KubernetesLauncher.launch(KubernetesLauncher.java:244) at hudson.slaves.SlaveComputer.lambda$_connect $0 (SlaveComputer.java:294) at jenkins.util.ContextResettingExecutorService$2 .call(ContextResettingExecutorService.java:46) at jenkins.security.ImpersonatingExecutorService$2 .call(ImpersonatingExecutorService.java:80) at java.util.concurrent.FutureTask.run(FutureTask.java:266) at java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1149) at java.util.concurrent.ThreadPoolExecutor$Worker .run(ThreadPoolExecutor.java:624) at java.lang.Thread.run(Thread.java:748) 2021-02-04 05:37:46.886+0000 [id=1985] INFO o.c.j.p.k.KubernetesSlave 2021-02-04 05:37:46.900+0000 [id=1985] INFO o.c.j.p.k.KubernetesSlave 2021-02-04 05:37:46.901+0000 [id=1985] INFO o.c.j.p.k.KubernetesSlave Terminated Kubernetes instance for agent devops/jenkins-slave-b63kv Disconnected computer jenkins-slave-b63kv
问题原因:
答: 这个问题困扰了我好久,总结可能出现该问题的情况, 1.指定的 Jenkins-jnlp 容器镜像的Agent不能正常连接到Master 2.指定的 Jenkins-jnlp 镜像启动参数问题。
解决办法:
答: 换镜像,在后面的章节中我会将自定义Jenkins Slave Jnlp
容器镜像的DockerFile文件进行分享,此时你可以将Pod模板中的ContainerTemplate容器模板删除即可,利用在pipeline 脚本中进行指定,例如:docker.io/weiyigeek/alpine-jenkins-jnlp:v2.285
。1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 pipeline { agent { kubernetes { cloud 'kubernetes' namespace 'devops' inheritFrom 'jenkins-slave' workingDir '/home/jenkins/agent' yaml """\ apiVersion: kind: Pod metadata: labels: jenkins: "slave" jenkins/label: 'k8s-slave' spec: containers: - name: 'jnlp' image: 'docker.io/weiyigeek/alpine-jenkins-jnlp:v2.285' imagePullPolicy: 'IfNotPresent' command: ["/bin/sh","-c","/usr/local/bin/jenkins-agent.sh && cat"] tty: true volumeMounts: - mountPath: "/home/jenkins/.m2" name: "volume-0" - mountPath: "/var/run/docker.sock" name: "volume-1" """ .stripIndent() } } ...... }
问题3.基于 Kubernetes 部署 Jenkins 动态 slave 后,运行 Jenkins Job 会抛java.nio.channels.ClosedChannelException 异常问题:1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 FATAL: java.nio.channels.ClosedChannelException java.nio.channels.ClosedChannelException Also: hudson.remoting.Channel$CallSiteStackTrace : Remote call to JNLP4-connect connection from 10.244.8.1/10.244.8.1:55340 at hudson.remoting.Channel.attachCallSiteStackTrace(Channel.java:1741) at hudson.remoting.Request.call(Request.java:202) at hudson.remoting.Channel.call(Channel.java:954) at hudson.FilePath.act(FilePath.java:1071) at hudson.FilePath.act(FilePath.java:1060) at hudson.FilePath.mkdirs(FilePath.java:1245) at hudson.model.AbstractProject.checkout(AbstractProject.java:1202) at hudson.model.AbstractBuild$AbstractBuildExecution .defaultCheckout(AbstractBuild.java:574) at jenkins.scm.SCMCheckoutStrategy.checkout(SCMCheckoutStrategy.java:86) at hudson.model.AbstractBuild$AbstractBuildExecution .run(AbstractBuild.java:499) at hudson.model.Run.execute(Run.java:1819) at hudson.model.FreeStyleBuild.run(FreeStyleBuild.java:43) at hudson.model.ResourceController.execute(ResourceController.java:97) at hudson.model.Executor.run(Executor.java:429) Caused: hudson.remoting.RequestAbortedException at hudson.remoting.Request.abort(Request.java:340) at hudson.remoting.Channel.terminate(Channel.java:1038) at org.jenkinsci.remoting.protocol.impl.ChannelApplicationLayer.onReadClosed(ChannelApplicationLayer.java:209) at org.jenkinsci.remoting.protocol.ApplicationLayer.onRecvClosed(ApplicationLayer.java:222) at org.jenkinsci.remoting.protocol.ProtocolStack$Ptr .onRecvClosed(ProtocolStack.java:832) at org.jenkinsci.remoting.protocol.FilterLayer.onRecvClosed(FilterLayer.java:287) at org.jenkinsci.remoting.protocol.impl.SSLEngineFilterLayer.onRecvClosed(SSLEngineFilterLayer.java:172) at org.jenkinsci.remoting.protocol.ProtocolStack$Ptr .onRecvClosed(ProtocolStack.java:832) at org.jenkinsci.remoting.protocol.NetworkLayer.onRecvClosed(NetworkLayer.java:154) at org.jenkinsci.remoting.protocol.impl.NIONetworkLayer.ready(NIONetworkLayer.java:142) at org.jenkinsci.remoting.protocol.IOHub$OnReady .run(IOHub.java:795) at jenkins.util.ContextResettingExecutorService$1 .run(ContextResettingExecutorService.java:28) at jenkins.security.ImpersonatingExecutorService$1 .run(ImpersonatingExecutorService.java:59) at java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1149) at java.util.concurrent.ThreadPoolExecutor$Worker .run(ThreadPoolExecutor.java:624) at java.lang.Thread.run(Thread.java:748) Finished: FAILURE
问题原因: 抛 java.nio.channels.ClosedChannelException
异常的原因是 Jenkins Slave Pod 在 Jenkins Job
运行时突然挂掉,然后 Master Pod 无法和 Slave Pod 进行通信。那么解决方法就是找到 Slave Pod 经常挂掉的原因,经排查是 Slave Pod 的资源限制不合理,配置的 CPU 和内存太小,导致 Pod 在运行是很容易超出资源限制,然后被 k8s Kill 掉。
解决办法:打开 Jenkins 设置 Slave Pod 模版的资源限制:Jenkins->系统管理->系统设置->云->镜像->Kubernetes Pod Template->Container Template->高级
,然后根据实际情况调整 CPU 和内存需求。
